הבנת איתור נזילות אקוסטי

מהם צלילי דליפות מים?
דליפות מים בצינורות תת-קרקעיים בלחץ עשויות להשמיע צלילים רבים ושונים:
● "שריקה" או "ווש" מרעידות הצינור והפחתת לחץ בפתח
● צלילי "התזה" או "פלג ממלמל" של מים הזורמים סביב הצינור
● צלילי "מכות/חבטות" מהירים מרסס מים הפוגע בדופן חלל האדמה
● צלילי "נקישה" קטנים של אבנים וחלוקי נחל הקופצים מהצינור
צליל ה"היש" או ה"ווש", שלעתים קרובות נשמע כמו רעש סטטי מתמיד, הוא היחיד שתמיד נוכח בדליפות בצנרת עם לחץ מים של 30 psi ומעלה. צלילים אחרים עשויים להיות נוכחים או לא, ובדרך כלל הם פחות חזקים. לכן, אנו מחליטים "האם יש דליפה?" על ידי האזנה ל"היש" או ה"ווש".

אילו גורמים משפיעים על צלילים אלה?
ישנם מספר גורמים המשפיעים על עוצמת הקול וטווח התדרים של הצלילים הנוצרים מדליפות מים המועברות דרך הצינורות ומועברים אל פני הקרקע:
● לחץ מים בצינור
● חומר הצינור וקוטר הצינור
● סוג הקרקע ודחיסת הקרקע
● עומק האדמה מעל הצינור
● כיסוי פני השטח: דשא, אדמה רופפת, אספלט, לוח בטון וכו'.

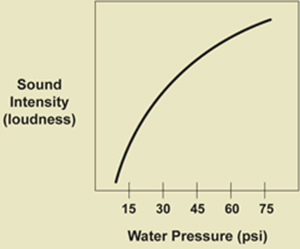

עוצמת או עוצמת צליל הדליפה היא ביחס ישר ללחץ המים בתוך הצינור (עד לגבול מסוים):


עוצמת קול (קולניות) לעומת לחץ מים
צינורות מתכת, כגון צינורות ברזל, נחושת וצינורות פלדה, משדרים קולות דליפת מים חזקים יותר ובעלי תדירות גבוהה יותר מאשר צינורות PVC או צינורות אסבסט צמנט. לכן, חשוב להכיר את חומר הצינור.
צינורות בקוטר גדול, בין אם הם עשויים PVC, בטון, פלדה או ברזל, מעבירים הרבה פחות רעש מדליפות מים מאשר צינורות בקוטר קטן. בנוסף, צינורות בקוטר גדול מעבירים רעשים בתדירות נמוכה יותר מאשר צינורות בקוטר קטן.
אדמה חולית וקרקעות רופפות מאוד, במיוחד מעל צינור שנקבר טרי, אינן מעבירות את צלילי דליפות המים בצורה טובה במיוחד, וגם לא קרקעות רוויות מים כמו ביצות. אדמה קשה ודחוסה מעבירה את צלילי דליפות המים בצורה הטובה ביותר. אדמה סופגת את צלילי דליפות המים מהר מאוד. דליפות בקווי מים שעומקם 3 או 4 רגל בלבד קלות הרבה יותר לשמוע על פני הקרקע מאשר דליפות בקווים עמוקים יותר. בעומק של 7 או 8 רגל, רק דליפות גדולות מאוד עם לחץ מים טוב ייצרו מספיק רעש כדי להישמע על פני השטח.
לבסוף, גם כיסוי הקרקע, בין אם מדובר ברחוב אספלט, עפר רופף, משטח בטון או מדשאה, משפיע רבות. משטחי רחוב קשים ולוחות בטון מהדהדים עם קולות דליפת המים, והדליפה עשויה להישמע במרחק של 5 עד 10 מטרים או יותר משני צידי צינור המים. מדשאות עשב ומשטחי עפר רופפים אינם מציעים משטח מהדהד שכזה, והשינויים במשטח שלהם מקשים על מגע יציב.
חזרה לראש העמוד

כיצד קולות דליפה עוברים על צינורות?
צינורות מתכת, במיוחד צינורות ברזל בקוטר של 6 עד 12 ס"מ, צינורות נחושת וצינורות פלדה מעבירים את קולות דליפות המים למרחק של מאות מטרים לכל כיוון. צינורות אסבסט-צמנט וצינורות PVC אינם מעבירים את הקולות למרחק רב באותה מידה.
המרחקים המשודרים עבור צלילי ה"היס" או ה"ווש" של דליפות מים הם פונקציה של קוטר הצינור וכן של חומר הצינור:

חומר הצינור וקוטר מרחק צלילים תנועה עבור דליפה של 2 GPM ב-60 PSI
 צינור ברזל יצוק 6 אינץ', 600 עד 1000 רגל
 צינור ברזל יצוק 12 אינץ', 400 עד 800 רגל
 צינור ברזל יצוק 24 אינץ', 200 עד 400 רגל
 צינור AC 6 אינץ' 400 עד 800 רגל
 צינור AC 12 אינץ' באורך 300 עד 500 רגל
 צינור AC 24 אינץ' באורך 100 עד 300 רגל
 צינור PVC 6 אינץ', 200 עד 300 רגל
 צינור PVC 12 אינץ', 100 עד 200 רגל
 צינור PVC 24 אינץ', 50 עד 100 רגל
לכן, הכרת חומר הצינור וקוטרו חשובה לדעת עד כמה רעש הדליפה עשוי להתפשט לאורך דפנות הצינור.

כיצד קולות דליפה עוברים דרך אדמה?
אדמה סופגת קולות דליפת מים מהר מאוד:
אדמה סופגת את התדרים הגבוהים במידה רבה יותר מאשר את התדרים הנמוכים. עבור דליפה בצינור בעומק של 6 מטר, צליל ה"היס" או ה"ווש" חלש ו"עמום", כלומר נשמעים רק התדרים הנמוכים יותר. עבור דליפה בצינור בעומק של 3 מטר, הצליל חזק יותר ובעל תדר מעט גבוה יותר.

סקר

"סקר" הוא המונח המתייחס להאזנה לדליפות מים כאשר אין ראיות ברורות, כמו מים הזורמים ברחוב. כל ברז, שסתום וקווי שירות הם מקום אפשרי לשמוע את קולות דליפות המים:

מכיוון שהצלילים עוברים טוב יותר על דפנות הצינור מאשר דרך האדמה, יש להאזין תמיד תחילה לברזי המים, לשסתומים ולמדדים. ככל שמתקרבים לדליפה, הצליל מתחזק. לבסוף, החליטו אילו שני מיקומים מהמיקומים הללו הם הרועשים ביותר. כעת אתם מוכנים ל"איתור דליפת מים".
